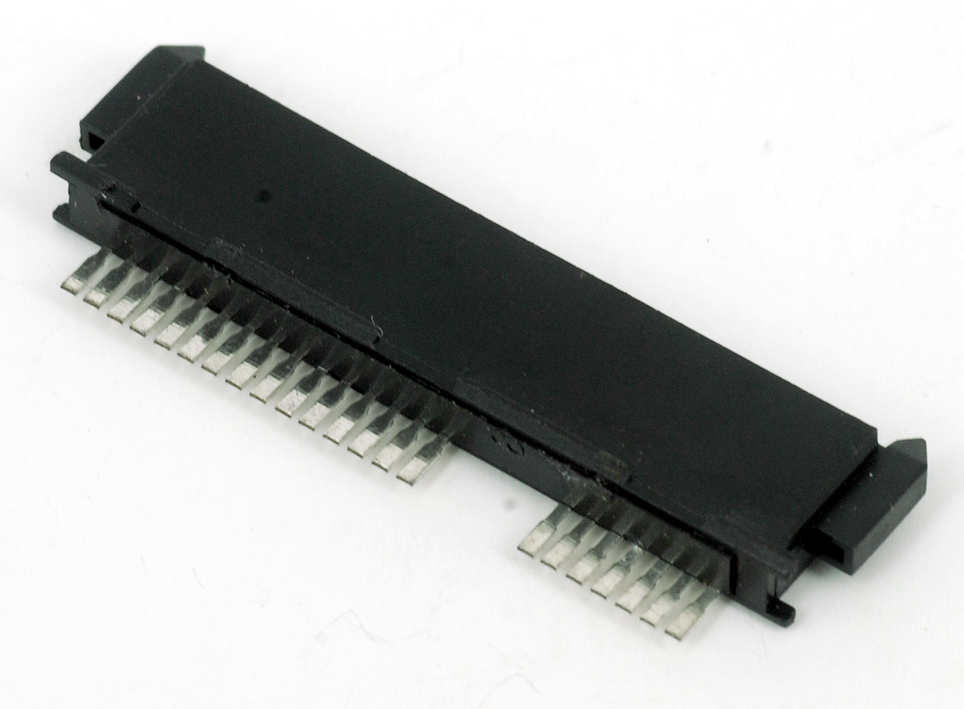

产品名称：SATA7+15 单Pin 焊线式 母头 PBT料

NOTES:

1.材质:

1.1胶体:见料号对照表

1.2端子: 7P磷铜C5191H， 15P黄铜 C2680H T=0. 25mm

2.表面处理:

2.1端子:全部镍底30-100U” ;

接触区见料号对照表;

焊接端镀锡80-200”.

3.技术要求:

3.3电气特性

3.3.1额定电流: 1.5A, 40V

3.3.2接触电阻:≤30mΩ，插拔之后最 大增加15mΩ;

3.3.3绝缘电阻:≥1000 MΩ(100W±15V d.c.);

3.3.4耐电压: 500 Vr.m.s, ImA, 60s;

3.4机械特性

3.4.1插入力:≤45 N(4. 5kgf);

3.4.2拔出力:≥10 N(1kgf);

3.4.3保持力:≥5 N(0. 5kgf)/pin.

3.5耐焊接热: 250°C±5°C, l0s.

4.包装:

4.1 PE袋包装，最小包装量250PCS;
